Les collecteurs Arag permettent le regroupement des retours de la vanne de décharge, de la vanne de réglage de pression et/ou de la soupape de sécurité.
Les modèles de collecteur de type "nouveau" s'assemblent par le système à agrafe inox Arag T5.
L'assemblage du collecteur de retour à la vanne modulaire du dessus nécessite un raccord d'adaptation qui diffère selon le type et le modèle de vanne.

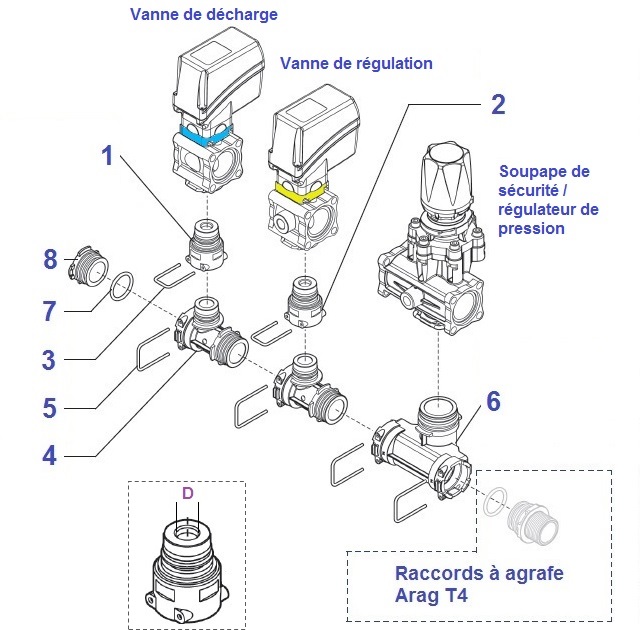

Ci-dessous le schéma et le tableau des références des pièces nécessaires au montage d'un collecteur de retour Arag.
| Repère | Référence | D (mm) | Affectation vanne | Commentaire |
| 1 | 463001E22* | 12.5 | 8630001 | Vanne de décharge 2 voies - 20 bars |
| 463001HE22* | 10 | 8630001H | Vanne de décharge 2 voies - 40 bars | |
| 2 | 463022E22* | 10 | Vanne régulation 60 l/min - liseré jaune ou gris | |
| 463020E22* | 14 | Vanne régulation 100 l/min - liseré jaune ou gris | ||
| 463024E22* | 16 | Vanne régulation 150 l/min - liseré jaune ou gris | ||
| 3 | 010002 | Agrafe | ||
| 4 | 4632001300* | Collecteur | ||
| 5 | 010004 | Agrafe T4 | ||
| 6 | 475000300* |
475511 / 475512 / 475513 / 475514 8750512 / 8750513 / 8750514 |
Soupape de sécurité / régulateur de pression |
|
| 7 | G11054V |
Joint Viton T4 |
||
| 8 | 219140 |
Bouchon T4 mâle |
* Référence vendue avec joints toriques
Joint torique pour repères 1 et 2 : 465005140V
Retrouvez les collecteurs modulaires de vannes Arag sur notre site dans Raccord de vanne Arag
